Série d'exercices : Lecteur graphique

Représentation graphique d'un tableau de correspondance

On considère les données du tableau ci-dessous

$\begin{array}{|c|c|c|c|c|c|c|c|c|} \hline -4&-3&-2&-1&0&1&2&3&4\\ \hline 5&2&-3&-1&0&3&1.5&-2&-3\\ \hline \end{array}$

1. Représenter graphiquement ce tableau dans un repère orthonormé.

2. Tracer la courbe d'évolution.

Représentation graphique de l'évolution des températures.

Le tableau ci-dessous représente la variation de la température au cours d'une année.

$\begin{array}{|c|c|c|c|c|c|c|c|c|c|c|c|c|} \hline \text{Mois }&\text{Jan}&\text{févri}&\text{Mars }&\text{Avril }&\text{Mai }&\text{Juin }&\text{Juil }&\text{Aout }&\text{Sept }&\text{Oct}&text{Nov }&\text{Déc}\\ \hline \text{température }&15&10&10&15&20&20&30&25&20&15&15&10\\ \text{en }^{\circ}C&&&&&&&&&&&&\\ \hline \end{array}$

1. Représenter graphiquement ce tableau dans un repère orthonormé.

(Choisi une échelle).

2. Tracer la courbe d'évolution.

Représentation graphique de l'évolution des températures.

Le tableau ci-dessous représente la variation de la température au cours d'une année.

$\begin{array}{|c|c|c|c|c|c|c|c|c|c|c|c|c|} \hline\text{Mois }&\text{Jan}&\text{févri}&\text{Mars }&\text{Avril }&\text{Mai }&\text{Juin }&\text{Juil }&\text{Aout }&\text{Sept }&\text{Oct}&text{Nov }&\text{Déc}\\ \hline \text{Précipitation }&0&0&0&0&3&25&75&250&550&300&25&5\\ \text{en }mm&&&&&&&&&&&&\\ \hline \end{array}$

1. Représenter graphiquement ce tableau dans un repère orthonormé.(Choisi une échelle)

2. Tracer la courbe d'évolution.

Représentation graphique de l'évolution des

Le tableau ci-dessous représente la variation du prix du pain au cours d'une année.

$\begin{array}{|c|c|c|c|c|c||c|c|c|c|c|c|} \hline\text{Mois }&\text{Jan}&\text{févri}&\text{Mars }&\text{Avril }&\text{Mai }&\text{Juin }&\text{Juil }&\text{Aout }&\text{Sept }&\text{Oct}&text{Nov }&\text{Déc}\\ \hline \text{Prix du }&100&125&130&150&175&175&180&200&200&250&250\\ \hline \text{Pain en }&&&&&&&&&&&&\\ \text{FCFA}&&&&&&&&&&&&\\ \hline \end{array}$

1. Représenter graphiquement ce tableau dans un repère orthonormé.

(Choisi une échelle)

2. Tracer la courbe d'évolution.

Représentation graphique de l'évolution de la consommation des déplacements.

Le tableau ci-dessous représente la distance parcourue par une MOTO DIAKARTA en fonction
de la quantité d'essence consommée

$\begin{array}{|c|c|c|c|c|c|c|c|c|c|c|c|} \hline \text{Distance en }Km&0&10&20&30&40&50&60&70&80&90&100\\ \hline \text{Quantité }&0&1.5&2&2.5&3&3.5&4&4.5&5&5.5&6\\ \text{consommée }&&&&&&&&&&&\\ \text{Litre }&&&&&&&&&&&\\ \hline \end{array}$

1. Représenter graphiquement ce tableau dans un repère orthonormé.

(Choisi une échelle)

2. Tracer la courbe d'évolution.

Lecture graphique

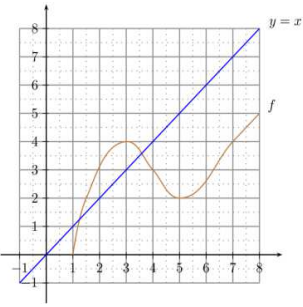

A partir du graphique ci-contre, répondre par vrai ou faux aux affirmations suivantes

1. L'image de $7$ par la fonction $f$ est $4.$

2. $f(3)=4$$

3. Les antécédents de $3$ sont $2$ et $4$

4. $f(2)=5$

5. L'image de $0$ par la fonction $f$ est $1$

6. $f(3)> f(5)$

7. $f)$ est croissante sur $[1\;,3]$

8. $f$ est décroissante sur $[3\;,6]$

9. $f$ a un minimum pour $x=5$ et il vaut $2.$

10. L'image de $1$ par la fonction $f$ est $0$
