Exercices sur la loi d'Ohm 3e

Classe:
Troisième

Exercice 1

Un réchaud électrique développe une puissance de 500 W quand il est traversé par un courant d'intensité
$I=4\;A$.

1) Trouver la résistance de son fil chauffant.

2) Quelle est la tension à ses bornes.

Exercice 2

Un conducteur de résistance $47\;\Omega$ est traversé par un courant de $0.12\;A$

1) Calculer la tension à ses bornes

2) On double la tension à ses bornes, quelle est, alors, l'intensité du courant qui le traverse.

Exercice 3

L'application d'une tension électrique de $6\;V$ aux bornes d'un conducteur ohmique $y$ fait circuler un courant de $160\;mA$.

1) Trouver la valeur de la résistance de ce conducteur.

2) Quelle puissance électrique consomme-t-elle alors ?

Exercice 4

Une lampe porte les indications $6\;V$ ; $\ 1\;W$

1) Donner la signification de chacune de ces indications.

2) Calculer l'intensité du courant qui traverse la lampe quand elle fonctionne normalement.

3) Quelle est la valeur de sa résistance en fonctionnement normal (filament à chaud) ?

4) Avec un ohmmètre, la résistance mesurée n'est que de $8\;\Omega$ (filament à froid car la lampe ne brille pas) ; comment varie la résistance de cette lampe avec la température ?

Exercice 5 Caractéristique d'un conducteur ohmique

On mesure l'intensité $I$ qui traverse un conducteur ohmique pour différentes valeurs de la tension U appliquée à ses bornes. On obtient le tableau suivant :
$$\begin{array}{|c|c|c|c|c|c|}\hline U(v)&5&8&12&15&20 \\ \hline I(mA)&150&243&364&453&606 \\ \hline \end{array}$$
1) Tracer la caractéristique intensité - tension de ce conducteur.

2) Déduire de cette courbe la valeur de la résistance du conducteur

Exercice 6

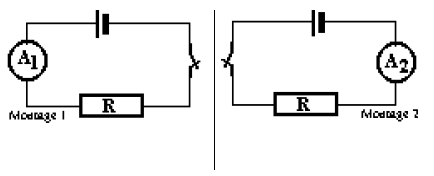

On réalise les montages a) et b) ci-contre avec la même pile et la même résistance $R$

1) Quelle indication donne l'ampèremètre $A_{1}$ si l'ampèremètre $A_{2}$ indique $320\;mA$

2) Donner la valeur de la résistance $R$ si la tension de la pile vaut $6\;V.$





Exercice 7

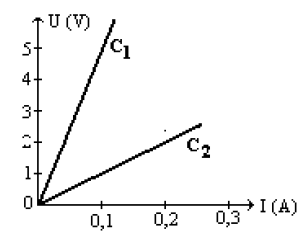

Soient $C_{1}$ et $C_{2}$ les représentations respectives de deux résistances $R_{1}$ et $R_{2}$ dans le même système d'axes ci-contre. A partir des graphes :

1) Préciser la plus grande résistance. Justifier votre réponse.

2) Donner la valeur de la résistance $R_{2}$





Exercice 8

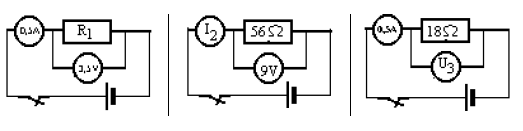

Indiquer la valeur manquante dans chacun des cas ci-contre ainsi que la tension du générateur




Exercice 9 Loi d'Ohm

1) Énonce la loi d'Ohm

2) Donne la relation entre $U\;;\ I\ $ et $\ R$ en précisant les unités.

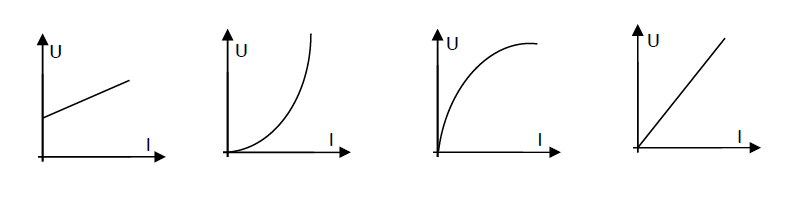

3) Indique le(s) graphe(s) qui correspond(ent) à la relation entre $U\;;\ I\ $ et $\ R$ dans le cas d'un conducteur ohmique.




Exercice 10

On considère le schéma du montage suivant appelé pont diviseur de tension.



$U_{e}$ mesurée par le voltmètre $V$ est appelée tension d'entrée et $U_{s}$ mesurée par $V_{1}$ tension de sortie.

1) Montre que $U_{s}/U_{e}=R_{1}/\left(R_{1}+R_{2}\right)$

2) Quelle est la tension à la sortie entre les points $M\ $ et $\ N$ si, $R_{1}=60\;\Omega\ $ et $\ R_{2}=180\;\Omega\ $ ?

On donne $U_{e}=12\;V$

3) Quelle est le rôle d'un pont diviseur de tension ?

Exercice 11

On monte en série un générateur fournissant une tension constante $U=6.4\;V$, un résistor de résistance $R=10\;\Omega$ et une lampe $L.$

L'intensité du courant $I=0.25\,A$



1) Calculer la tension $U_{1}$ entre les bornes du résistor $R.$

2) Calculer la tension $U_{2}$ entre les bornes de la lampe.

3) On place un fil de connexion en dérivation aux bornes de la lampe.

Quelle est la nouvelle valeur de $U_{2}$ ?

On considère que la résistance d'un fil de connexion est nulle.

4) Quelle est la valeur de l'intensité du courant qui traverse alors la lampe ?

La lampe brille-t-elle ?

5) calculer l'intensité du courant qui traverse maintenant la résistance $R.$


$\begin{array}{c}\blacktriangleright\,\boxed{\text{Correction des exercices}}\end{array}$

Source:
irempt.ucad.sn & ADEM
