L'électricité dans notre environnement - 2nd L

Classe:
Seconde L


I. Phénomènes d'électrisation

1. Électrisation par frottement

1.1. Expérience

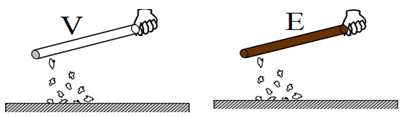

$-\ $Un bâton en verre bien sèche, frotté à l'aide d'un morceau de drap en soie ou en laine, tenue à la main, attire de petits morceaux de papier

$-\ $On obtient le même résultat si on remplace le bâton en verre par un bâton d'ébonite et si on répète la même opération.


Les corps frottés sont également capables d'attirer des cheveux ou un mince filet d'eau qui coule d'un robinet.

Les corps frottés sont également capables d'attirer des cheveux ou un mince filet d'eau qui coule d'un robinet.

1.2. Conclusion

Il est possible d'électriser ou de charger d'électricité la matière en la frottant.

Ce phénomène s'appelle l'électrisation par frottement.

Des corps électrisés peuvent attirer d'autres corps plus légers.

2. Électrisation par contact

2.1. Expérience

On constitue, à présent, un pendule électrostatique en suspendant au fil de soie une boule de polystyrène recouverte d'une matière conductrice. Celle-ci est initialement neutre. Approchons un bâton en verre, électrisée par frottement, de la boule jusqu'au contact.

On constate que la boule est repoussée sous l'effet de son interaction avec la partie électrisée de la tige


2.2. Conclusion

Un corps qui, après contact avec un autre corps électrique, acquiert la propriété d'attirer des corps légers a été électrisé par contact

3  Électrisation par influence

3.1. Expérience

L'électroscope est constitué d'une tige métallique qui comporte à son extrémité inférieure deux feuilles d'or très minces qui tombent librement.

Un plateau ou une boule métallique sont fixés à l'extrémité supérieure et l'ensemble est enfermé dans une cage métallique vitrée.

Le bâton d'ébonite, chargé négativement, est approché du plateau.

On constate les feuilles d'or du pendule se repoussent.

Si on éloigne l'ébonite, l'ensemble (plateau, tige, feuilles) retrouve sa neutralité ; les feuilles de l'électroscope reprennent leur position verticale initiale



3.2. Conclusion

Les deux feuilles se repoussent parce qu'elles sont électrisées sous l'influence du bâton

Un corps peut être électrisé par influence en rapprochant un autre corps électrique

II. Les Charges électriques

1. Les deux espèces d'électricité

1.1. Expérience

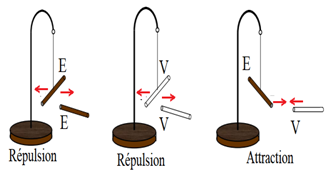

Les pendules sont constitués d'une potence, fixée sur un socle en bois, à laquelle est relié un fil de soie sans torsion.

Suspendons, en son milieu, un bâton d'ébonite dont une extrémité a été électrisé par frottement.

Approchons de cette extrémité la partie électrisée, par la même méthode, d'un second bâton d'ébonite. L'interaction de ces parties électrisées se traduit par une répulsion.


Répétons la même expérience, en remplaçant les bâtons d'ébonite par des tiges de verre électrisées comme précédemment. Là encore l'interaction se traduit par une répulsion.

Dans une troisième expérience, on met en présence l'extrémité électrisée du bâton d'ébonite et celle de la tige de verre électrisée. Il en résulte, à présent, une attraction

1.2. Interprétation

Ces expériences mettent en évidence deux types d'électricité :

La première apparait dans le verre : c'est l'électricité vitreuse à laquelle on a attribué arbitrairement un signe positif.

La seconde se manifeste dans l'ébonite et d'autres résines : c'est l'électricité résineuse ; on lui a attribué un signe négatif.

En outre, ces expériences montrent que :

$-\ $deux corps chargés d'une électricité de même signe, positive ou négative, se repoussent ;

$-\ $deux corps chargés de signes contraires s'attirent

Un corps qui n'est pas chargé est neutre.

2. La quantité de charge électrique

La quantité de charge électrique est mesurée en coulomb $(C).$

Comme un atome est électriquement neutre, la valeur absolue de la charge d'un électron est égale à celle d'un proton. Cette charge élémentaire, notée e, vaut $e=1.602\cdot 10^{-19}C.$

Toute autre charge électrique Q est un multiple entier de la charge élémentaire :

III. Interprétation électronique de l'électrisation

1. Structure de la matière

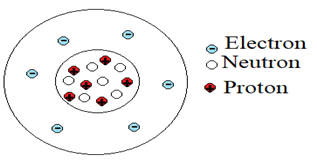

La matière est constituée d'atomes

Un atome peut être considéré comme se composant de deux parties :

$-\ $un noyau, constitué de protons chargés positivement et de neutrons électriquement neutres ;

$-\ $une enveloppe, appelée nuage électronique, constituée d'électrons chargés négativement

Remarque

Un atome électriquement neutre contient autant d'électrons que de protons, la charge des protons et des électrons étant la même en valeur absolue.

2. Électrisation par frottement.

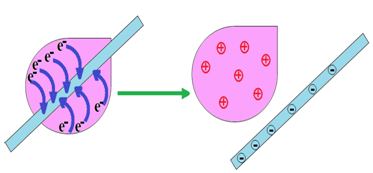

Avant le frottement les corps sont électriquement neutres.

En les frottant on agit sur les atomes situés à la surface des corps.

Les électrons les moins liés sont arrachés d'un des corps et sont transférés sur l'autre.

L'un des corps a un défaut d'électrons : il est chargé positivement.

L'autre présente un excès d'électrons et est chargé négativement.


Un bâton d'ébonite par exemple arrache des électrons au chiffon de laine et se charge négativement.

Il est important de remarquer que la charge électrique ne peut être ni créée, ni détruite.

Les corps n'électrisent uniquement par transfert d'électrons

Lorsqu'un corps est électrisé par frottement, il y a lieu un transfert de charges: les électrons les plus faiblement liés sont transférés d'un corps à l'autre.

Ainsi :

$-\ $un corps chargé positivement présente un défaut d'électrons ;

$-\ $un corps chargé négativement présente un excès d'électrons.

3. Électrisation par contact.

Lors d'une électrisation par contact, il y a aussi un transfert de charges :

$-\ $un corps chargé négativement transmet des électrons au corps initialement neutre ;

$-\ $un corps chargé positivement arrache des électrons au corps initialement neutre.

4. Électrisation par influence

Lorsqu'on approche un corps chargé du corps neutre, les électrons libres sont attirés.

Il s'établit un déséquilibre des charges dans le corps neutre : les électrons sont en excès du côté du corps positif, ils sont en défaut du côté opposé.

Il y a donc séparation des charges à l'intérieur du corps neutre.

La région plus près du corps chargé sera chargée négativement, le côté opposé sera chargé positivement.

Dès qu'on éloigne le corps chargé, les électrons se répartissent de nouveau de façon uniforme dans le corps neutre.

L'électroscope est électrisé par influence, les électrons sont repoussés vers la partie inférieure de l'électroscope.

L'électroscope reste neutre et les électrons retrouvent leur disposition initiale si on éloigne la baguette.

Remarque

Cette observation permet d'expliquer pourquoi des petits bouts de papier sont attirés par un corps chargé

II. Conducteurs et isolants.

1. Conducteurs

1.1. Expérience

Électrisons par frottement (ou par contact) une règle en plexiglas.

Intercalons entre la règle et la boule une tige en carbone (crayon taillé des deux bouts), posée sur un support isolant.

Remplaçons la tige en carbone par une tige en cuivre puis, par une tige en aluminium


1.1.1. Observation

La boule est repoussée dans le cas du cuivre, de l'aluminium et du carbone.

La boule s'électrise positivement par contact avec les tiges en cuivre, en aluminium et en carbone.

1.1.2. Interprétation

Par contact avec la règle en plexiglas, la tige en cuivre (ou en aluminium ou en carbone) s'électrise positivement en cédant des électrons à la règle.

Ces électrons ayant quitté la tige font apparaitre une charge positive sur toute la tige.

La charge positive qui apparaît sur le cuivre (ou l'aluminium ou le carbone) n'est pas localisée à la zone touchée par la règle.

L'extrémité de la tige, en contact avec la boule, arrache des électrons à cette dernière, l'amenant ainsi à devenir chargée positivement ce qui explique la répulsion.

Le cuivre, l'aluminium et le carbone sont des matériaux qui laissent circuler les électrons ; ils sont appelés des conducteurs.

1.2. Conclusion

Les conducteurs sont des matériaux dont les charges électriques internes (électrons libres) se déplacent librement.

Exemples de conducteurs : tous les métaux, le carbone

2. Isolants électriques

2.1. Expérience

Reprenons la même expérience en remplaçant la tige en carbone par une autre en verre, puis en bois, puis en $P.V.C$, enfin en plexiglas.

2.1.1. Observation

La boule garde sa position dans le cas du bois, du verre, du $P.V.C$ et du plexiglas.

La boule ne s'électrise pas, malgré le contact avec les autres tiges

2.1.2. Interprétation

Le bois, le plexiglas, le verre et le $P.V.C$ sont des matériaux qui ne permettent pas une circulation des électrons (la charge électrique reste localisée au bout des tiges du côté de la règle en plexiglas) ils sont appelés des isolants.

2.2. Conclusion

Les isolants électriques sont des matériaux dont les charges électriques internes (électrons libres) ne se déplacent pas librement

Exemples d'isolants :

le verre, l'ébonite, le Plexiglas, le caoutchouc, la porcelaine.

IV. Histoire de l'électricité

L'histoire de l'électricité débute durant l'Antiquité, avec la découverte des propriétés attractives de l'ambre frottée, et continue de s'écrire aujourd'hui encore avec plusieurs thèmes d'actualité : moteurs électriques, batteries rechargeables, panneaux solaires, etc.

1.Découverte de l'électricité

L'électricité est un phénomène physique qui a toujours existé, c'est le résultat d'échange d'énergie comme les éclairs.

L'électricité provient du mot Grec « électron » qui désigne l'ambre jaune.

C'est une résine fossile qui possède des propriétés électrostatiques.

2. Début de l'étude de l'électricité

Ce n'est qu'à partir du $18^{ème}$ siècle, qu'elle a commencé à être étudiée par les scientifiques, pour en comprendre ses mécanismes et établir des lois.

En $1752$, Benjamin Franklin démontre que la foudre est un phénomène dû à l'électricité et invente le paratonnerre pour s'en protéger.

En $1785$, Charles Colomb présente un deuxième mémoire à l'académie des Sciences, dans lequel il expose la loi selon laquelle les corps chargés électriquement interagissent.

En $1799$, Alessandro Volta invente la pile électrique en empilant alternativement des disques de métaux différents (cuivre, zinc) séparés par des disques de feutre imbibés d'acide.

En $1820$, Hans Eristian Ansted découvre la relation entre électricité et magnétisme, qui sera mise en forme par James Clerk Maxwell.

Peter Barlow $(1776-1862)$ construit en $1822$ ce qui peut être considéré comme le premier moteur électrique de l'histoire : la « roue de Barlow » qui est un simple disque métallique découpé en étoile et dont les extrémités plongent dans un godet contenant du mercure qui assure l'arrivée du courant.

Gustave Froment $(1815-1865)$ construit la première machine à résultat variable en $1845.$

En $1869$, le Belge Gramme invente la dynamo, qui est la base de la production de l'électricité.

En $1879$, Thomas Alva Edison invente la première lampe électrique à incandescence qui reste allumée $45$ heures.

En $1883$, Marcel de Prez réalise une expérience de transport d'électricité entre Vizille et Grenoble sur une distance de $14\,km$ en courant continu, pour éclairer la halle du centre ville de Grenoble.

Dans la même année, Lucien Gaulard invente un transformateur qui permet d'élever la tension délivrée par un alternateur et facilite ainsi le transport de l'énergie électrique par des lignes à haute tension.

En $1886$, George Westinghouse impose le courant alternatif pour la distribution de l'électricité dans tout le territoire des pays développés.

La ville lumière de Bourganeuf en Creuse est la première en France, même en Europe, à inaugurer un éclairage électrique de l'ensemble des rues.

En La $1890$, mise en service de la première locomotive électrique de métro à Londres.

En $1891$, en Allemagne, première installation  de transmission de courant triphasé entre une centrale hydraulique et Francfort de $175\,km$
