Solution des exercices : Généralités sur le courant électrique - 2nd s

Classe:

Seconde

Exercice 1

Complétons le texte ci-dessous avec des mots de la liste : négative, positive, électrons, ions, cations, anion.

Dans les métaux, la conduction du courant électrique est assurée par les électrons qui se déplacent de la borne négative du générateur vers sa borne positive.

Une solution ionique est constituée de deux sortes d'ions : Les ions chargés positivement sont appelés des cations et les ions chargés négativement sont appelés des anions.

Dans une solution ionique, le courant électrique est dû à un double déplacement des ions.

Les cations sont attirés par l'électrode reliée à la borne négative du générateur et les,anions sont attirés par l'électrode qui est reliée à la borne positive du générateur.

Exercice 2

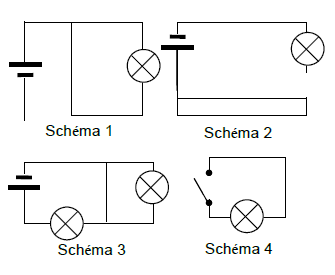

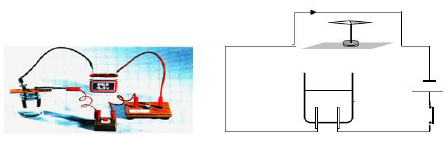

1) Réalisons le schéma de ce montage en utilisant les symboles normalisés

2) Vérifions si ces schémas correspondent à des circuits électrique fonctionnel et justifions

Les schémas 1, 2 et 4 ne correspondent pas à des circuits électriques fonctionnels car ils ne comportent pas de générateur.Par le schéma 3 qui comporte un générateur correspond à un circuit électrique fonctionnel.

Exercice 3

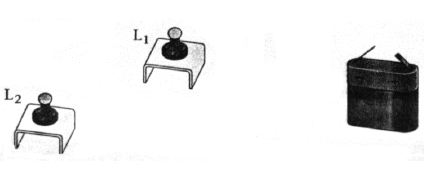

A partir des éléments dessinés ci-dessous, réalisons les branchements :

1) un circuit pour que les lampes soient montées en série.

2) un circuit pour que les lampes soient montées en parallèle.

Exercice 4

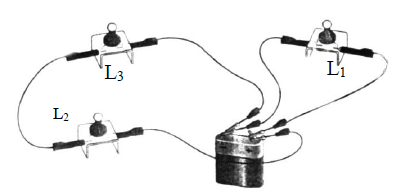

Analyse d'un montage à trois lampes

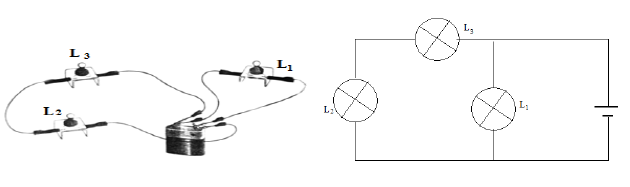

1) Schématisons le montage ci-dessus

2) Pour connaître tous les courants il faut placer trois ampèremètre, l'un dans la branche du générateur (appelée branche principale), un autre dans la branche des lampes $L_{2}\ $ et $\ L_{3}$, et un autre dans la branche de la lampe $L_{1}.$

3) Lorsque la lampe $L_{1}$ vient à griller ; les lampes $L_{2}\ $ et $\ L_{3}$ éclairent.

4) Lorsque la lampe $L_{2}$ vient à griller alors, la lampe $L_{1}$ éclaire et $L_{3}$ n'éclaire pas.

Exercice 5

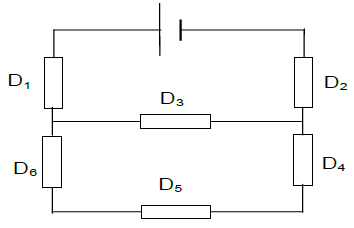

Les dipôles $D_{1}\;,\ D_{2}\;,\ D_{3}\;,\ D_{4}\ $ et $\ D_{5}$ ne sont pas des générateurs.

Choisissons les affirmations exactes :

1.1) Le courant électrique est un mouvement de porteurs de charges.

1.3) A l'extérieur du générateur, les électrons circulent de la borne $-$ vers la borne $+.$

2.1) Les dipôles $D_{4}\ $ et $\ D_{6}$ sont en série.

2.4) Les dipôles $D_{1}\ $ et $\ D_{2}$ sont en série.

3.1) Il y a dans ce circuit 2 nœuds.

3.4) Il y a dans ce circuit 3 branches en dérivation.

Exercice 6

L'électrolyse est un processus de conversion d'énergie électrique en énergie chimique. En effet, cette méthode consiste à faire passer du courant électrique dans une solution aqueuse afin de transformer la matière (réaction chimique) au niveau des électrodes. Cette technique est utilisée pour "plaquer" les bijoux.

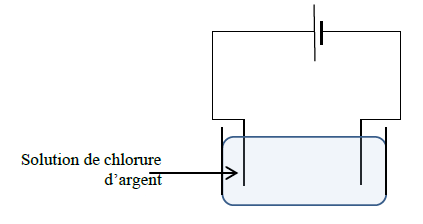

Une bague en métal est plongée dans une solution de chlorure d'argent reliée à un générateur pour être plaquée en argent :
