Solution des exercices : Introduction à l'électricité - 4e
Classe:
Quatrième
Exercice 1
Recopions et complétons les phrases suivantes :
Un circuit électrique dont tous les dipôles sont branchés les uns à la suite des autres est un circuit en série.
A l'extérieur du générateur, le courant circule de la borne positive à la borne négative.
L'effet chimique et l'effet magnétique dépendent du sens du courant électrique alors que l'effet thermique est indépendante du sens du courant électrique.
Exercice 2

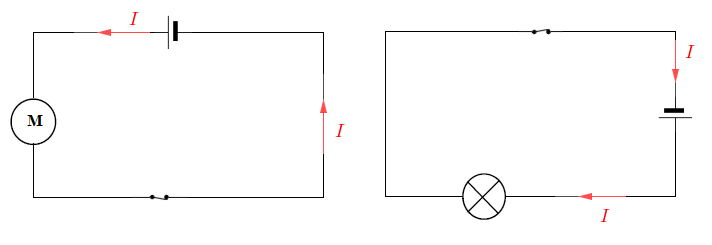

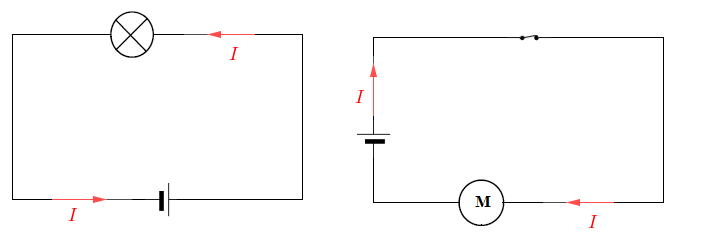

Reproduisons ces circuits électriques puis indiquons par une flèche le sens du courant.
Exercice 3
Précisons le type de montagne de chaque circuit

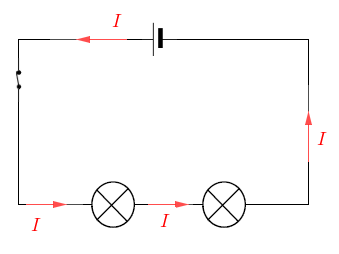

$\text{montage en série}$
Les deux lampes sont traversées par le même courant $I.$

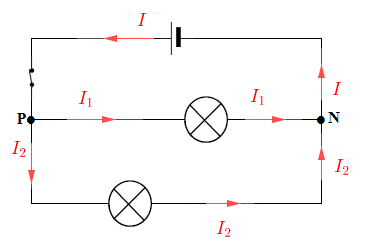

$\text{montage en parallèle}$
Les deux lampes sont traversées par des courants différents. Au point $P$ le courant $I$ se décompose pour donner $I_{1}$ traversant l'une des lampes et $I_{2}$ traversant l'autre lampe. Ces deux courants $(I_{1}\;,\ I_{2})$ s'additionnent, au point $N$, pour donner à nouveau le courant $I.$
Exercice 4

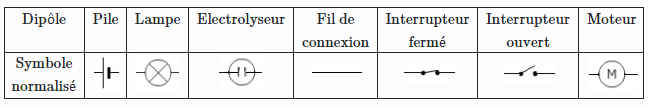

Représentons les symboles normalisés des dipôles suivants
Exercice 5
Schématisons un circuit électrique en série comportant un générateur, un moteur, une lampe et un interrupteur
La flèche en rouge indique le sens du courant.
Exercice 6

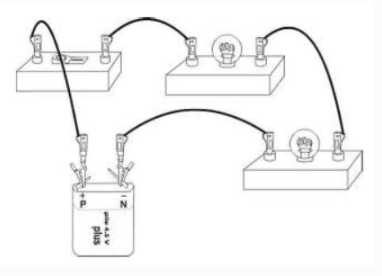

Considérons le montage suivant (l'interrupteur est fermé) :

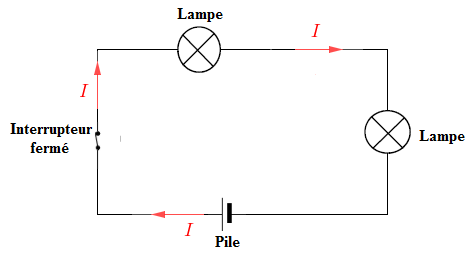

En schématisant ce montage, on obtient :
Exercice 7
Recopions et complétons les phrases suivantes :
L'intensité du courant électrique se mesure à l'aide d'un ampèremètre qui se branche toujours en série dans un circuit électrique.
L'intensité du courant électrique est la quantité de courant en tout point d'un circuit en série. L'intensité d'un courant électrique se mesure en ampère de symbole $A.$
Dans un circuit en dérivation, l'intensité du courant électrique dans la branche principale est égale à la somme des intensités des courants électriques dans les branches dérivées.
La tension électrique aux bornes d'un dipôle se mesure à l'aide d'un voltmètre qui se branche toujours en parallèle. L'unité de tension est le volt de symbole $V.$
