Série d'exercices : Intensité du courant électrique - 2nd S

Classe:
Seconde


Exercice 1

On considère le circuit de la figure ci-dessous




1) Sachant que la quantité d'électricité $Q$ qui traverse la section du fil $AF$ pendant une minute est $Q=30\;C.$

a) Calculer le nombre d'électrons qui traverse cette section pendant la même durée.

b) En déduire la valeur de l'intensité du courant $I_{1}$ qui traverse la lampe $L_{1}.$

2) L'ampèremètre $A$ comporte 100 divisions et possède les calibres suivant :
$$5\;A\;;\quad 1\;A\;;\quad 300\;mA\;;\quad 100\;mA$$

a) Quel est le calibre le plus adapté pour la mesure de l'intensité $I_{1}\ ?$

b) Devant quelle division l'aiguille de l'ampèremètre s'arrête-t-elle ?

3) L'intensité débité par le générateur est $0.8\;A.$

a) Quels sont les points qui sont considérés comme des nœuds ?

b) Indiquer le sens du courant dans chaque branche.

Déterminer les valeurs des intensités qui traversent les lampes $L_{2}\;,\ L_{3}\ $ et $\ L_{4}$


Exercice 2

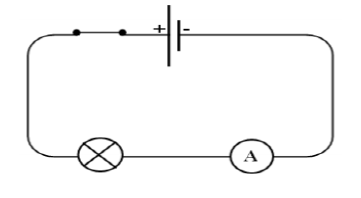

On considère le montage de ma figure représentée ci dessous.




L'ampèremètre comporte 100 divisions et possède les calibres suivants :
$$3\;A\;;\quad 1\;A\;;\quad 300\;mA\;;\quad 100\;mA\;;\quad 30\;mA\quad\text{et}\quad 10\;mA$$
Lorsqu'on utilise le calibre $300\;mA$,l'aiguille de l'ampèremètre s'arrête devant la graduation 30.

1) Calculer l'intensité du courant qui traverse l'ampèremètre en $mA$ et en $A.$

2) Quels sont les calibres permettant la mesure de l'intensité $I\ ?$

Préciser le meilleur calibre.

3) Quelle est l'indication de l'aiguille de l'ampèremètre lorsqu'il est utilisé sur le meilleur calibre ?

4) Calculer la quantité d'électricité traversant la section du fil conducteur pendant 2 minutes.

5) Déduire le nombre d'électrons traversant la section de ce fil pendant 2 minutes.


Exercice 3

1) Une pile est capable de libérer une quantité d'électricité $Q=470\;C.$ Elle alimente en électricité une montre à quartz. Il faut changer la pile tous les dix huit mois. (47 millions de secondes)

Calculer l'intensité du courant électrique qui passe dans la pile.

2) De quelle grandeur l'ampèreheure est-il l'unité ? Convertir l'ampèreheure dans l'unité correspondante du système international.

3) L'intensité moyenne qui passe dans la pile d'une calculatrice à cristaux liquides est $I=0.20\;mA.$ La capacité de la pile utilisée est $Q=0.30\;Ah.$

Pendant combien de temps peut-on utiliser la calculatrice ?

4) Pour sortir de son garage, un automobiliste actionne son démarreur pendant 5 secondes et, ensuite, allume ses phares est ses feux de position pendant 1 minute. L'intensité du courant dans la batterie est respectivement de 30 ampères et de 6 ampères pendant ces opérations.

Quelle est la quantité d'électricité totale débitée par la batterie ?






Exercice 4

Dans la portion de circuit de la figure ci-dessous, calculer les intensités $I_{1}\;,\ I_{2}\ $ et $\ I_{3}.$

On donne : $I_{4}=7\;A\;,\ I_{5}=2\;A\;,\ I_{6}=3\;A\;,\ I_{7}=5\;A.$






Exercice 5

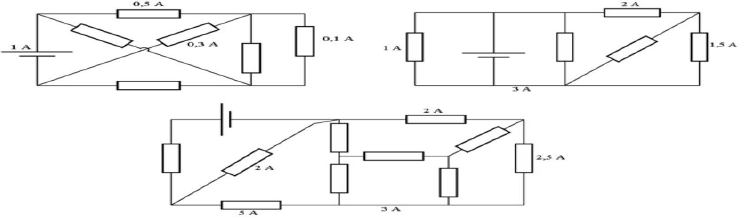

Dans les trois circuits suivants, compléter en indiquant le sens du courant dans chaque branche.

Utiliser la loi de distribution du courant pour déterminer les intensités manquantes.






Exercice 6

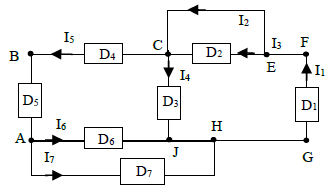

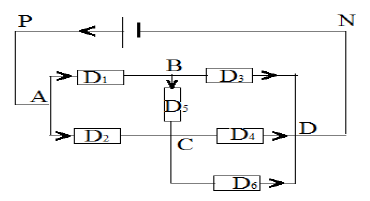

1) Préciser sur le circuit ci-dessous le sens du courant dans chaque dipôle et énoncer la loi des nœuds.




2) On donne $I_{1}=3\;A\;,\ I_{2}=5\;A\;,\ I_{5}=1\;A\ $ et $\ I_{6}=3I_{4}$

Calculer $I\;,\ I_{3}\;,\ I_{4}\ $ et $\ I_{6}.$

3) On désire vérifier la valeur de $I_{1}$ à l'aide d'un ampèremètre de classe 2 possédant 6 calibres :
$$100\;mA\;;\quad 1\;A\;;\quad 2\;A\;;\quad 4\;A\;;\quad 6\;A\;;\quad 10\;A$$ et dont le cadrant comporte 120 divisions.

3.1) Quel est le calibre le mieux adapté ? Quelle est la déviation correspondante ?

3.2) Calculer l'incertitude absolue $\Delta I$, l'incertitude relative pour la mesure et donner un encadrement de l'intensité.


Exercice 7





Dans le montage ci-dessus les lampes sont identiques. L'ampèremètre indique $0.3\;A$

1) Quelle est l'intensité traversant chacune des lampes ?

2) Quels sont les nœuds du circuit ci-dessous ?

3) Calculer les intensités des courants

On donne : $I_{1}=10\;A\;,\ I_{4}=4\;A\ $ et $\ I_{6}=5\;A$

4) Préciser quel est le dipôle générateur dans ce montage






Exercice 8

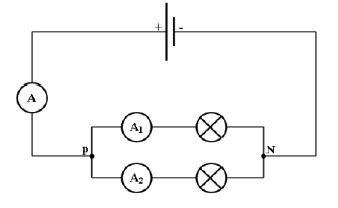

On considère le circuit électrique suivant.




1) L'ampèremètre (A) possède 100 divisions, il est utilisé sur le calibre $10\;A$, l'aiguille s'arrête en face de la division 40 et indique l'intensité $I.$

a) Préciser le sens de $I$ et calculer sa valeur.

b) En déduire la quantité d'électricité qui traverse une section du fil pendant une minute.

2) L'ampèremètre $(A_{1})$ possède 30 divisions, l'aiguille indique la graduation $1_{2}$ lorsqu'on l'utilise sur le calibre $3\;A.$

Calculer l'intensité $I_{1}$ indiquée par $(A_{1})$

3) Déduire la valeur de l'intensité $I_{2}$ indiquée par $(A_{2}).$

4) On inverse les branchements du générateur.

L'éclat des lampes change-t-il ?

5) La lampe $(L_{1})$ est grillée, la lampe $(L_{2})$ continuera-t-elle à briller ? Justifier


Exercice 9

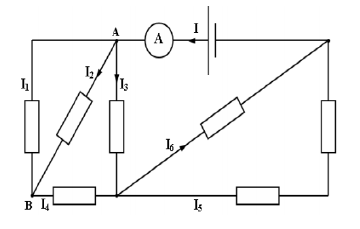

Soit le circuit électrique suivant :




1) Que peut-on dire des deux points $A\ $ et $\ B\ ?$

2) Indiquer le sens des courants manquants dans chaque branche du circuit.

3) Pour mesurer l'intensité $I$, on utilise un ampèremètre à aiguille dont le calibre est fixé à $10\;A$ et son aiguille indique la graduation 85.

Calculer $I.$

4) En appliquant la loi des nœuds, écrire :

a) Une relation entre $I\;,\ I_{1}\;,\ I_{2}\ $ et $\ I_{3}$

b) Une relation entre $I_{1}\;,\ I_{2}\ $ et $\ I_{4}$

c) Une relation entre $I_{3}\;,\ I_{4}\;,\ I_{5}\ $ et $\ I_{6}$

5) Sachant que $I_{2}=2\;A\;,\ I_{3}=3\;A\ $ et $I_{6}=1.5\;A$, calculer les intensités manquantes.


Exercice 10

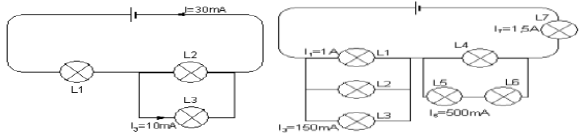

Soit les circuits suivants :




Indiquer sur les schémas les valeurs des intensités dans chaque lampe


Exercice 11

On considère le circuit de la figure ci-dessous :




1) L'ampèremètre $A$ comporte 100 divisions et possède les calibres suivants :
$$5\;A\;;\quad 3\;A\;;\quad 1\;A\;;\quad 300\;mA\;;\quad 100\;mA$$

1.1) Quels sont les calibres quand peut utiliser pour mesurer cette intensité $I_{1}\ ?$

1.2) Quel est le calibre le plus adapté pour la mesure de l'intensité $I_{1}\ ?$

1.3) Devant quelle division l'aiguille de l'ampèremètre $A_{1}$ s'arrête-t-elle ?

2) L'intensité du courant débitée par le générateur est $I=0.8\;A$

2.1) Quels sont les points qui sont considérés comme des nœuds ?

2.2) Indiquer le sens du courant dans chaque branche.

Déterminer les valeurs des intensités qui traversent les lampes $L_{2}\;,\ L_{3}\ $ et $\ L_{4}$


Exercice 12

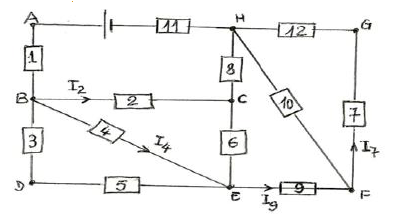

On considère le circuit électrique suivant :




1) Déterminer le nombre de nœuds et le nombre de branches

2) Calculer les intensités des courants $I_{1}\;,\ I_{3}\;,\ I_{5}\;,\ I_{8}\;,\ I_{10}\;,\ I_{11}\ $ et $\ I_{12}$ après avoir déterminer le sens des courants

On donne : $I_{2}=0.7\;A\;;\ I=0.16\;A\;;\ I_{6}=0.49\;A\;;\ I_{7}=0.12\;A\;;\ I_{9}=0.25\;A$


Exercice 13

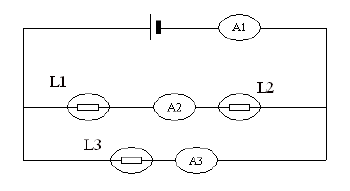

Sur le circuit ci-dessous, indique par des flèches dans chacune des branches le sens du courant.




Sur le schéma marque en rouge les nœuds du circuit.

On appelle $I_{1}$ le courant qui arrive au nœud, $I_{2}\ $ et $\ I_{3}$ les courants qui partent du nœud.

Indique sur le schéma les courants $I_{1}\;,\ I_{2}\ $ et $\ I_{3}.$

L'ampèremètre $A_{1}$ situé à coté de la pile indique $I_{1}=1.5\;A$ et l'ampèremètre $A_{2}$ situé entre les deux lampes indique $I_{2}=0.98\;A.$

Quelle valeur indique alors le troisième ampèremètre ?


Exercice 14

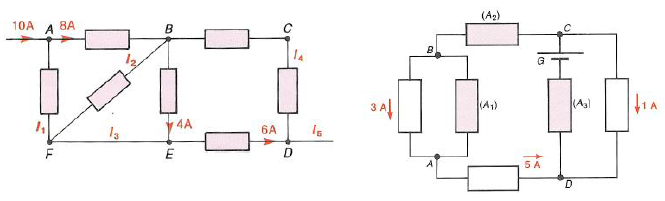

On considère les réseaux suivants dans lesquels certains courants sont connus en intensité et en sens.

Déterminer les caractéristiques (intensité et sens) des courants manquants






Exercice 15

1) Une ampoule est traversée par un courant continu de $0.1\;A.$

1.1) Déterminer la quantité de charge qui la traverse en une minute.

1.2) Déterminer dans ce cas le nombre d'électrons qui ont traversé l'ampoule.

1.3) On alimente cette ampoule avec une pile sur laquelle on trouve l'inscription $"1200\;mAh"$

Que signifie cette inscription ? Déterminer le temps de fonctionnement de l'ampoule-t-elle ?

2) Une batterie de voiture est marquée $50\;Ah$, elle est complètement chargée

2.1) Combien de temps pourra-t-elle alimenter les 4 lampes montées en parallèle des feux de stationnement, sans être rechargé. On sait que chaque lampe est parcourue par un courant de $0.5\;A$

2.2) La batterie est à nouveau chargée. Après avoir laissé les 4 lampes allumées pendant $12\;h$, combien de temps peut-on faire fonctionner le démarreur de la voiture qui consomme $300\;A\ ?$ (sans recharger la batterie et en éteignant les lampes)

$\begin{array}{c}\blacktriangleright\,\boxed{\text{Correction des exercices}}\end{array}$
