Série d'exercices : Tension électrique - 2nd S

Classe:
Seconde


Exercice 1



1) Représenter les tensions UPN, UAB, UDC  et  UDE.

2) Quelle est la valeur de UAB ?

3) En déduire la valeur de I1.

4) Quelle est la valeur de UDC ?

5) Quelle est la valeur de UDE ?

UPN=20V; I=300mA; I2=200mA

Les dipôles D3  et  D2 sont identiques


Exercice 2

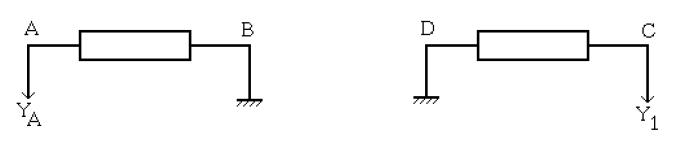

1) Nommer dans chaque cas la tension mesurée par l'oscillographe.

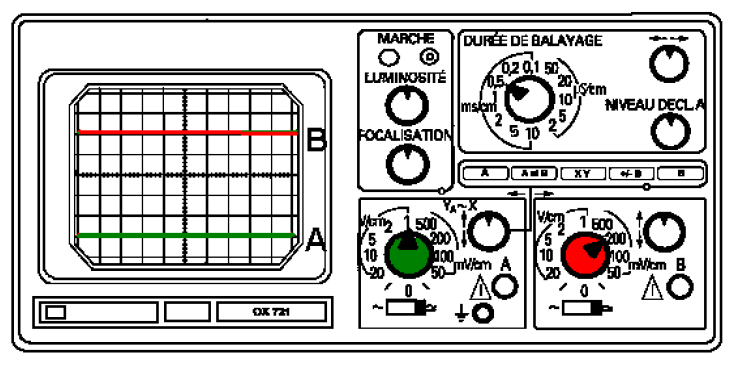

2) On fournit un écran d'oscillographe

Les réglages initiaux de l'oscillographe sont tels que la ligne médiane horizontale corresponde à une tension nulle




2.1) Sur la voie A quelle est la sensibilité utilisée ?

2.2) Sur la voie B quelle est la sensibilité utilisée ?

2.3) La tension mesurée sur la voie A est-elle positive ou négative ?

2.4) La tension mesurée sur la voie B est-elle positive ou négative ?

2.5) Quelle est en divisions la déviation observée sur la voie A ? En déduire la valeur de la tension mesurée sur la voie A ?

2.6) Quelle est en divisions la déviation observée sur la voie B ? En déduire la valeur de la tension mesurée sur la voie B ?


Exercice 3

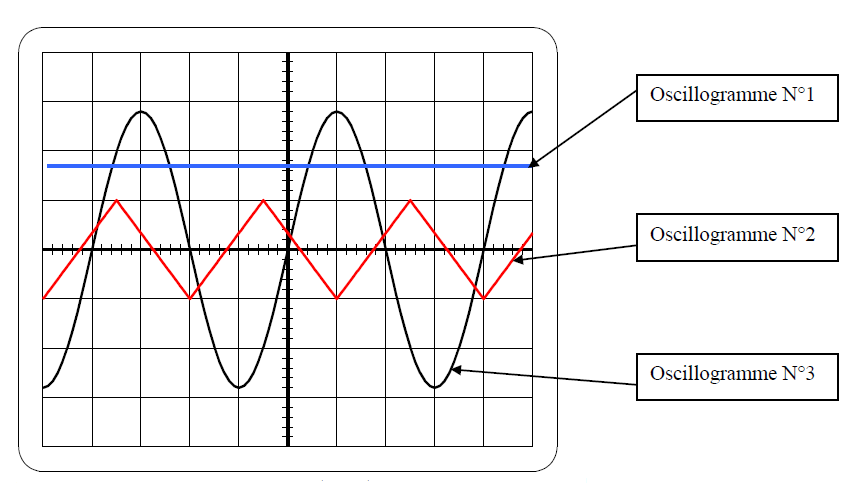

On a visualisé ci-dessous diverses tensions. La sensibilité verticale est de 2V/div et la sensibilité horizontale de 2ms/div.

1) Indiquer l'oscillogramme qui correspond à une tension continue et celui qui correspond à une tension alternative sinusoïdale.




2) Pour l'oscillogramme représentant une tension continue, calculer la valeur de la tension qui a été mesurée.

3) Pour l'oscillogramme représentant une tension alternative sinusoïdale,

a) Déterminer Umax.

b) Calculer la valeur efficace de la tension.

4) Pour l'oscillogramme représentant une tension alternative sinusoïdale, déterminer la période du courant et sa fréquence.


Exercice 4

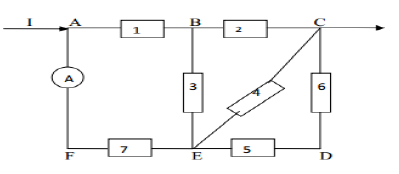

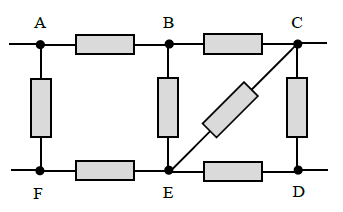

On considère le circuit électrique ci-dessous comportant sept dipôles passifs comme l'indique la figure.






On donne les mesures suivantes :
UAB=4V;UFE=2V;UBC=1VetUED=32UBC

1) Calculer les tensions électriques suivantes : UBE; UCE; UDC.

2) En déduire le sens du courant dans la branche (BE).

3) On donne les valeurs de quelques intensités.

I=5A; I1=2A; I3=3A  et  I4=I5

Déterminer les intensités électriques I2; I4; I6  et  I7.

4) L'ampèremètre du circuit est de classe 2. Il comporte 100 divisions et porte les calibres 1A; 5A; 10A  et  15A.

a) Quel est le calibre le mieux adapté à la mesure ? En déduire l'indication de l'aiguille.

b) Donner un encadrement de l'intensité mesurée


Exercice 5

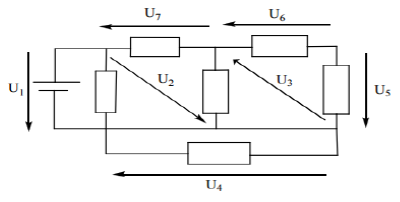

Pour le montage suivant, on donne les valeurs des tensions :
U1=12V; U5=3V; U7=4V

Calculer les valeurs des tensions U2; U3; U4  et  U6.




Exercice 6

On considère le circuit électrique ci-dessous où les trois lampes L1, L2  et  L3 de tension nominale 6V chacune.




1) Indiquer le sens du courant dans chaque branche.

2) L'ampèremètre A1 comporte 100 divisions, l'aiguille dévie de 70 divisions, le calibre est de 1A.

2.1) Quelle est l'intensité du courant électrique mesuré par l'ampèremètre ?

2.2) En déduire l'intensité dans A2.

3) On donne I2=0.5A l'intensité du courant qui traverse la lampe L3.

3.1) Énoncer la loi des nœuds.

3.2) Déterminer l'intensité du courant I1 (qui traverse les lampes L1  et  L2).

Les lampes éclairent-elles de la même manière ?

4.1) Indiquer sur le schéma comment brancher le voltmètre pour mesurer la tension UAB et préciser les bornes +  et   (du voltmètre).

4.2) Le calibre utilisé est 5V et l'aiguille indique la graduation 60 de l'échelle qui comporte 100 divisions.

Quelle est la valeur de la tension mesurée ?

4.3) On donne UPN=6V, en appliquant la loi des mailles calculer UBC.

4.4) En déduire la tension aux bornes de la lampe L3.

4.5) Quelle(s) lampe(s) brille(ent)–t–elle(s) normalement ?

4.6) On relie B  et  C par un fil de connexion (aux bornes de L2).

   Qu'appelle-t-on cette opération ?

   La tension aux bornes de chaque lampe a-t-elle changé ? et quelle sont les lampes brillent normalement dans ce cas ?


Exercice 7




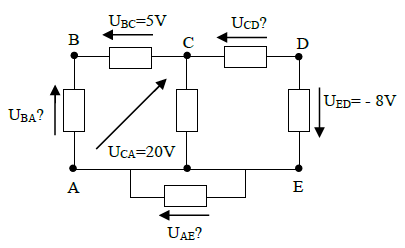

Soit le circuit de la figure ci-dessus. On a mesuré les tensions :

UAB=5V; UAC=15V; UAE=12V; UAD=20V

a) Calculer la valeur des tensions UBC; UBE; UDE; UCD; UEC

c) Indiquer le sens des courants dans les 3 branches




a) Que peut-on dire de la tension UAE ?

b) Calculer toutes les autres tensions.

c) Préciser quel est le dipôle générateur dans ce montage.


Exercice 8

Calculer les tensions aux bornes des différents dipôles du circuit ci-dessous et les intensités des courants qui les traversent.




On donne : UAB=120mV; |UCD|=30mV; UAD=UDB

I=1A; I1=0.2A; I2=0.5A; I6=0.4A


Exercice 9

On considère le circuit de la figure ci-dessous




1) Sachant que la quantité d'électricité Q qui traverse la section du fil AF pendant une minute est Q=30C

1.1) Calculer le nombre d'électrons qui traverse cette section pendant la même durée

1.2) En déduire la valeur de l'intensité du courant I1 qui traverse la lampe L1.

2) L'ampèremètre A comporte 100 divisions et possède les calibres suivant : 5A; 1A; 300mA; 100mA.

2.1) Quel est le calibre le plus adapté pour la mesure de l'intensité I1 ?

2.2) Devant quelle division l'aiguille de l'ampèremètre s'arrête-t-elle ?

3) L'intensité débité par le générateur est 0.8A

3.1) Quels sont les points qui sont considérés comme des nœuds ?

3.2) Indiquer le sens du courant dans chaque branche

Déterminer les valeurs des intensités qui traversent les lampes L2, L3  et  L4

4) On branche un voltmètre aux bornes de la lampe L1, il indique une tension de valeur 4V

4.1) Quelle tension indique-t-il UAB  ou  UBA ?

Schématiser le voltmètre aux bornes de la lampe L1.

4.2) Sachant que UMD=1V, déterminer UME


Exercice 10

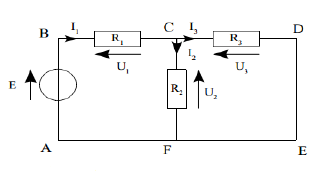

Soit le montage suivant :




E=10V; U1=6V; I1=0.1A; I2=30mA

1) Établir l'équation du nœud C.

2) En déduire l'expression de I3 en fonction de I1  et  I2.

3) Calculer I3.

4) Établir l'équation de la maille (ABCFA).

5) En déduire l'expression de la tension U2.

6) Calculer U2.

7) Établir l'équation de la maille (CDEFC).

8) En déduire l'expression de U3.

9) Calculer U3.

10) Vérification de la loi des mailles

Établir l'expression de la maille (ABDEA) et montrer que E=U1+U3.

11) Faire l'application numérique. La loi des mailles est-elle vérifiée ?


Exercice 11

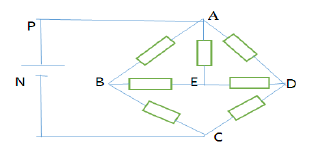

Soit le réseau représenté à la figure ci-dessous, comportant un générateur de courant continu.

On mesure les tensions suivantes :
UAB=22V; UBC=10V; UBE=6V; UED=3V

1) Calculer les tensions UAE; UDA; UCD; UCE  et  UPN

2) Dans quel sens le courant circule-t-il dans chaque branche ? (Faire le circuit)

3) Lorsqu'on mesure les intensités des courants qui aboutissent au nœud E, on trouve que ceux qui arrivent ont la même intensité I=4A. En déduire les valeurs des intensités des courants dans les branches AE; BE  et  DE.

4) L'intensité du courant qui traverse le générateur est I0=14A, celle dans la branche AB est égale à 5A.

En déduire les intensités des courants dans les autres branches du réseau.





Exercice 12

Soit le circuit électrique ci-dessous.




On donne : UPA=2V; UAC=10V  et  UAB=2UPA.

1) Représenter, par une flèche sur le circuit les tensions suivantes : UDE; UCB  et  UCN.

Donner le signe de chacune de ces tensions.

2) Énoncer la loi des mailles.

On branche un voltmètre à aiguille entre les bornes du générateur pour mesurer la tension UPN.

Représenter ce voltmètre sur le circuit en indiquant ses deux bornes.

3) Le calibre du voltmètre étant fixé à 30V et l'aiguille s'arrête devant la graduation 14 sur l'échelle 30.

Calculer la valeur de UPN. En déduire celle de UNP.

4) Calculer les valeurs des tensions UDE; UCB  et  UCN.


Exercice 13

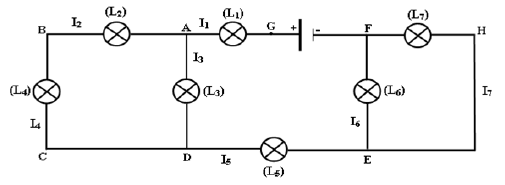

Soit le circuit représenté ci-dessous. Il comporte un générateur et plusieurs lampes. Seules les lampes (L6)  et  (L7) sont identiques.

On donne : I1=0.1A  et  I4=20mA.

UAB=4V; UCB=2V; UGD=7V; UED=1V  et  UGF=10V.




1) Indiquer le sens du courant dans chaque branche du circuit.

2) Comparer, en justifiant votre réponse, les valeurs de I2  et  I4

3) Écrire la loi des nœuds au nœud A.

4) En déduire la valeur de I3.

5) Indiquer sur le schéma du circuit l'emplacement de l'ampèremètre pour mesurer l'intensité I3.

6) Calculer I5, I6  et I7.

7) Représenter les tensions UAB  et  UCB.

8) Quelle est la valeur de la tension UCD ?

9) Écrire la loi des mailles dans la maille ABCDA.

10) Calculer la tension UAD et déduire UGA.

11) Représenter, sur le schéma du circuit, le branchement du voltmètre qui permet de mesurer la tension UGA.

12) Comparer, en justifiant votre réponse, les tensions UEF  et  UHF.

13) Déterminer les valeurs des tensions UEF  et  UHF.


Exercice 14

On réalise le montage ci-dessous :




1) On choisit comme masse dans le circuit le point B. On y relie la borne COM d'un voltmètre.

L'autre borne du voltmètre est successivement placée en A, C  et  D.

On lit alors respectivement sur le voltmètre 15V, 12V  et  3V.

En déduire les potentiels des points A, B, C, D et la valeur de la tension UAD.

2) Sur le même circuit, on choisit maintenant le point C comme masse. On y relie la borne COM d'un voltmètre.

L'autre borne du voltmètre est successivement placée en A, B, D

On lit alors respectivement sur le voltmètre 3V, 12V  et  9V.

En déduire les potentiels des points A, B, C, D et la valeur de la tension UAD.

3) Compléter le tableau récapitulatif :
VA(V)VD(V)UAD(V)1ère expérience avec masse en B2ème expérience avec masse en C

Rédiger votre conclusion


Exercice 15

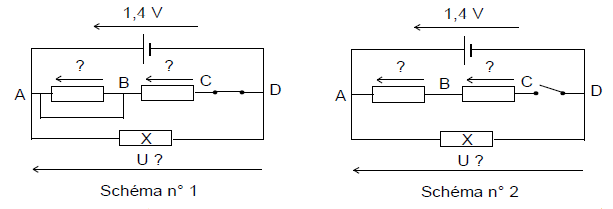

Sachant que les 3 dipôles rectangulaires ne sont pas des générateurs, calculer les tensions demandées sur les schémas 1 et 2.


Exercice 16




Un générateur maintient entre ses bornes une tension constante UPN=6.0V

L'interrupteur étant fermé on mesure : UPA=2.8V  et  UMS=1.3V

1) Préciser sur le schéma le mode de branchement du voltmètre dans le circuit pour les tensions ci-dessus. Indiquer la borne COM.

2) Le multimètre comporte plusieurs calibres. Quel est le calibre le mieux adapté à la mesure de UMS ?

a) 20V

b) 200mV

c) 2V

3) Représenter la flèche correspondant à la tension UPA.

4) Déterminer la tension aux bornes du dipôle D4.

5) Quelles sont les tensions aux bornes des dipôles D2  et  D3 ?


Exercice 17

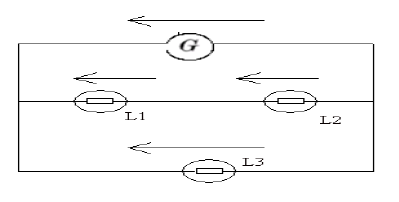

La tension aux bornes du générateur est 6 volts.




a) Quelle est la tension aux bornes de L3 ?

b) La tension aux bornes de L2 est 1.5V Quelle est la tension aux bornes de L1 ?

c) On enlève L3 les tensions aux bornes de L1  et  L2 changent-elles ?

d) On enlève L1, quelle sera la tension aux bornes L3 ?

Correction des exercices
