Solution des exercices : Dipôles actifs - 2nd S

Classe:
Seconde



Exercice 9

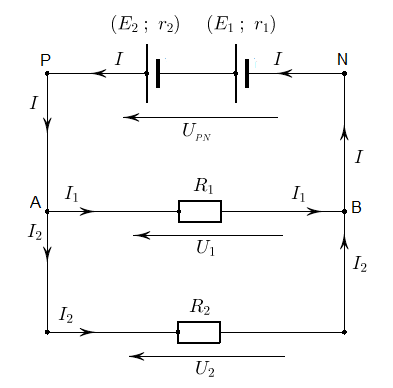

On réalise le montage suivant :


Les deux générateurs sont identiques et ont pour f.é.m $4.5\;V$ et pour résistance interne $1\;\Omega.$ Les conducteurs ohmiques ont pour résistances $R_{1}=500\;\Omega\ $ et $\ R_{2}=200\;\Omega$

1) La f.é.m. $E$ et la résistance interne $r$ du générateur équivalent aux deux générateurs sont données par :

$E=E_{1}+E_{2}\ $ et $\ r=r_{1}+r_{2}$

Les deux générateurs étant identiques alors, $E_{1}=E_{2}\ $ et $\ r_{1}=r_{2}$

Ainsi, $E=4.5+4.5=9\ $ et $\ r=1+1=2$

D'où, $\boxed{E=9\;V\ \text{ et }\ r=2\;\Omega}$

2) Calculons la résistance équivalente $R$ aux deux résistors $R_{1}\ $ et $\ R_{2}$

Comme les résistors sont montés en parallèle alors, leur résistance équivalente $R$ vérifie :

$\begin{array}{rcl}\dfrac{1}{R}=\dfrac{1}{R_{1}}+\dfrac{1}{R_{2}}&\Rightarrow&\dfrac{1}{R}=\dfrac{R_{1}+R_{2}}{R_{1}\times R_{2}}\\\\&\Rightarrow&R=\dfrac{R_{1}\times R_{2}}{R_{1}+R_{2}}\end{array}$

A.N : $R=\dfrac{500\times 200}{500+200}=142.8$

D'où, $\boxed{R=142.8\;\Omega}$

3) Déduisons-en l'intensité du courant  débité par les deux piles et la valeur $U_{_{PN}}$

Considérons le circuit équivalent ci-dessous :


On a : $\left\lbrace\begin{array}{rcl} U_{_{PN}}&=&E-r.I\\\\U_{_{AB}}&=&R.I\end{array}\right.$

Or, $U_{_{PN}}=U_{_{AB}}$

Donc,

$\begin{array}{rcl} E-r.I=R.I&\Rightarrow&R.I+r.I=E\\\\&\Rightarrow&I(R+r)=E\\\\&\Rightarrow&I=\dfrac{E}{R+r}\end{array}$

A.N : $I=\dfrac{9}{142.8+2}=0.062$

Ainsi, $\boxed{I=0.062\;A=62\;mA}$

Par suite,

$\begin{array}{rcl} U_{_{PN}}&=&E-r.I\\\\&=&9-2\times 0.062\\\\&=&8.876\end{array}$

D'où, $\boxed{U_{_{PN}}=8.87\;V}$

4) Déterminons les intensités des courants dans les deux conducteurs ohmiques

On a :

$$U_{_{PN}}=U_{1}=U_{2}$$

Par ailleurs, d'après la loi d'Ohm, on a :
$$U_{1}=R_{1}.I_{1}\ \text{ et }\ U_{2}=R_{2}.I_{2}$$
Par suite,

$\begin{array}{rcl} U_{_{PN}}=R_{1}.I_{1}&\Rightarrow&I_{1}=\dfrac{U_{_{PN}}}{R_{1}}\end{array}$

A.N : $I_{1}=\dfrac{8.87}{500}=0.018$

Ainsi, $\boxed{I_{1}=0.018\;A=18\;mA}$

De la même manière, on :

$\begin{array}{rcl} U_{_{PN}}=R_{2}.I_{2}&\Rightarrow&I_{2}=\dfrac{U_{_{PN}}}{R_{2}}\end{array}$

A.N : $I_{2}=\dfrac{8.87}{200}=0.044$

D'où, $\boxed{I_{2}=0.044\;A=44\;mA}$

On peut aussi utiliser la loi des nœuds pour déterminer le courant $I_{2}.$

En effet, au niveau du nœud $B$, on a :
$$I_{1}+I_{2}=I$$
Ce qui donne,

$\begin{array}{rcl} I_{2}&=&I-I_{1}\\\\&=&0.062-0.018\\\\&=&0.044\end{array}$

D'où, $\boxed{I_{2}=0.044\;A=44\;mA}$
